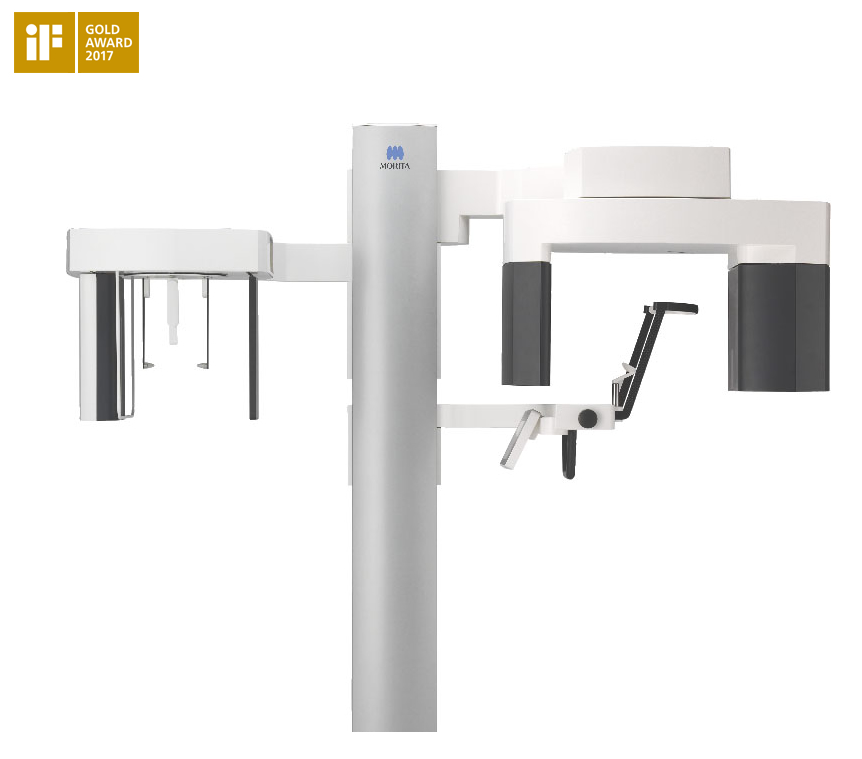

Veraview X800 (CT撮影機)
コンセプト
ベラビュー X800は、CT撮影に加えパノラマ/セファロ撮影を1台で可能にしたAll-in-oneタイプのX線診断装置です。
高解像度、ボクセルサイズ80µmのCT撮影を実現。
CT撮影は、水平にX線を照射することで、アーチファクトの少ない画像を取得できます。
さらに、高精細な360度CT撮影モードと、ハイスピードで低照射線量の180度CT撮影モードを搭載し、診断目的に合わせた撮影を行うことができます。
特長
高解像度 Hight Resolution Image
高解像度、小照射野CT画像

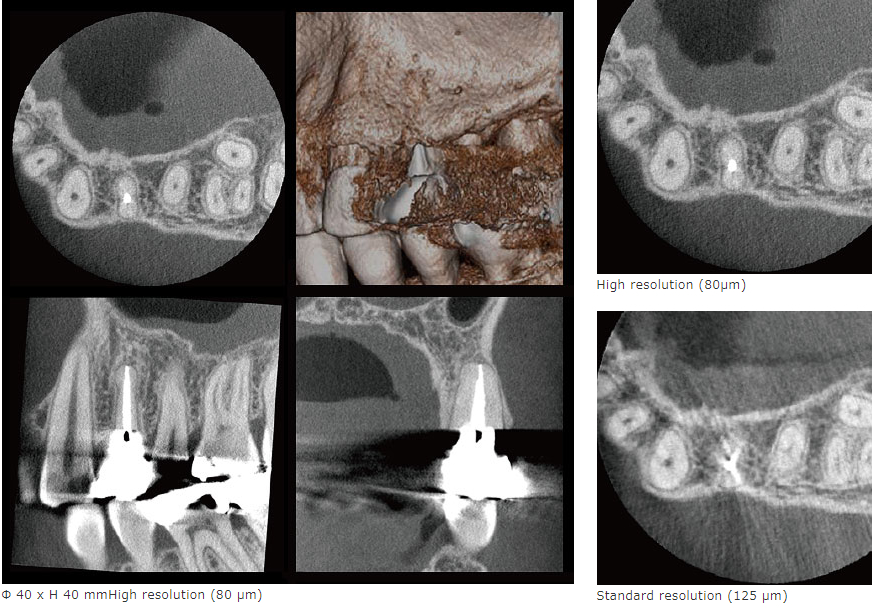

FOV Φ40xH40の撮影では、ボクセルサイズ80µm、2.5LP/mm以上の高解像度CT撮影を実現しました。上の例では、125µm画像に比べ80µm画像の方が、アーチファクトが少なく、鮮明に描出しています。
*空間分解能は、空間的にどの程度小さいものが見分けられるかを示します。一般的に空間周波数(ラインペア: LP/mm)で評価 されます。これは1mmの空間に含まれる明暗を一組にした縞模様が何組識別できるかを指標とするもので、数値が高いほど解像度が高いことを表します。MTF(Modulation Transfer Function)は、ラインペア解像度の客観的な評価方法のひとつで、何ラインペアがどのくらいのコントラストで識別できるかを客観的に表すものです。一般的に、MTFが10%あれば目視での識別が可能であるといわれています。空間分解能はボクセルサイズだけで決まるものではありません。
水平照射 Horizontal Irradiation

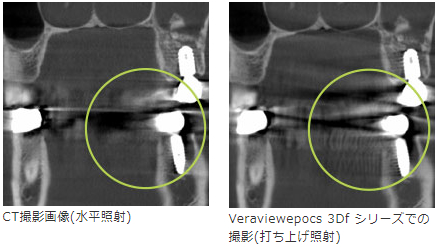

アーチファクトの少ない水平照射

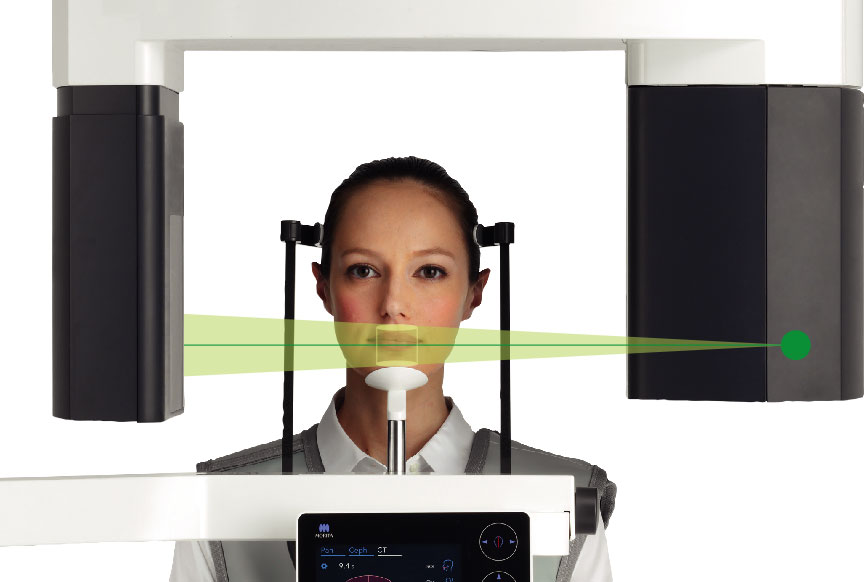

CT撮影では、アーチファクトと歪みを低減させたX線水平照射を実現。
CT撮影とパノラマ撮影の両立
フラットパネルディテクタ(FPD)のシフトにより、CT撮影は水平に、パノラマ撮影は硬口蓋等の障害陰影を抑えるため、約5度の打ち上げ角度となるようX線の照射方向を切替。
これによりCT、パノラマ両方の画質向上を実現しました。
360度撮影 360°Scan

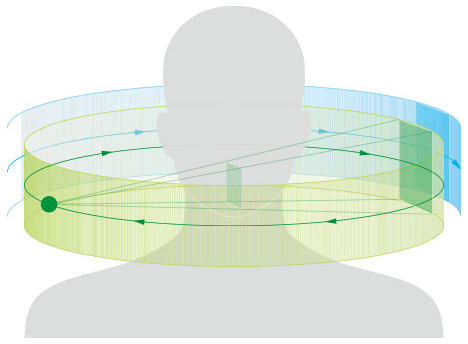

360度 / 180度撮影モード
診断目的に合わせて、アーチファクトの少ない 高精細な360度撮影モードと、短時間・ 低照射線量で撮影可能な180度撮影モードの 切替が可能。

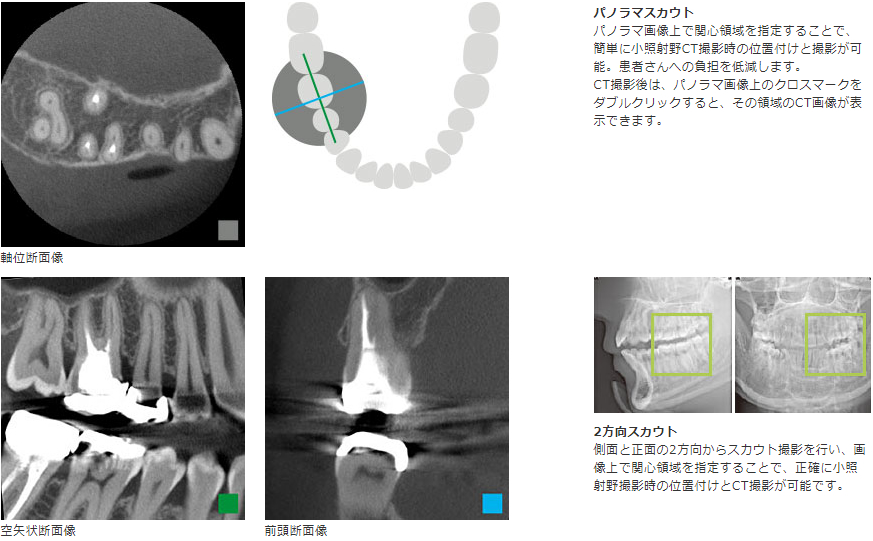

パノラマからCT撮影を自動位置づけ
パノラマ画像
